مشعل و قطعات کارخانه سیمان

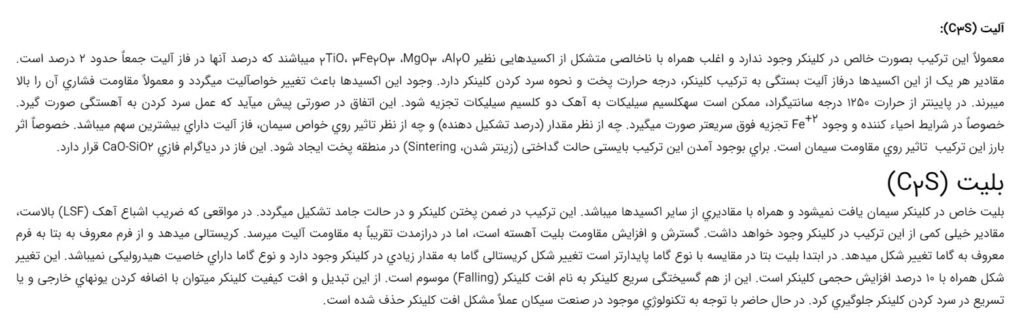

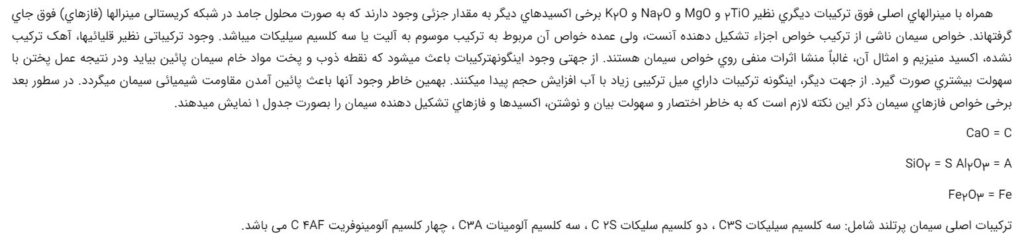

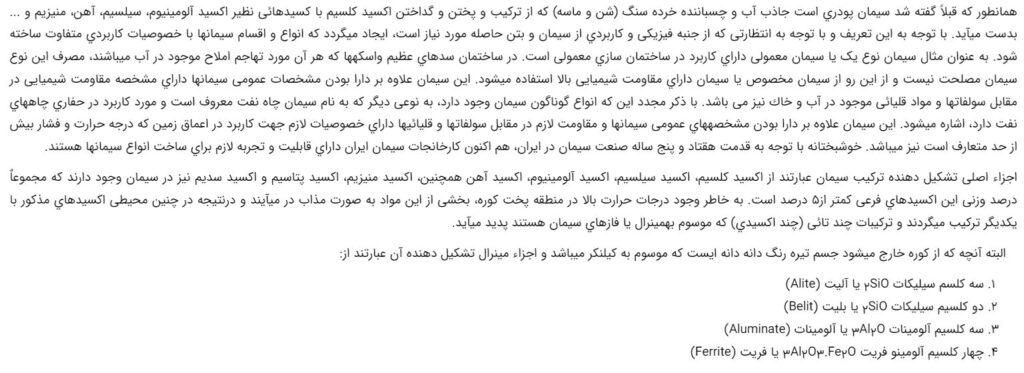

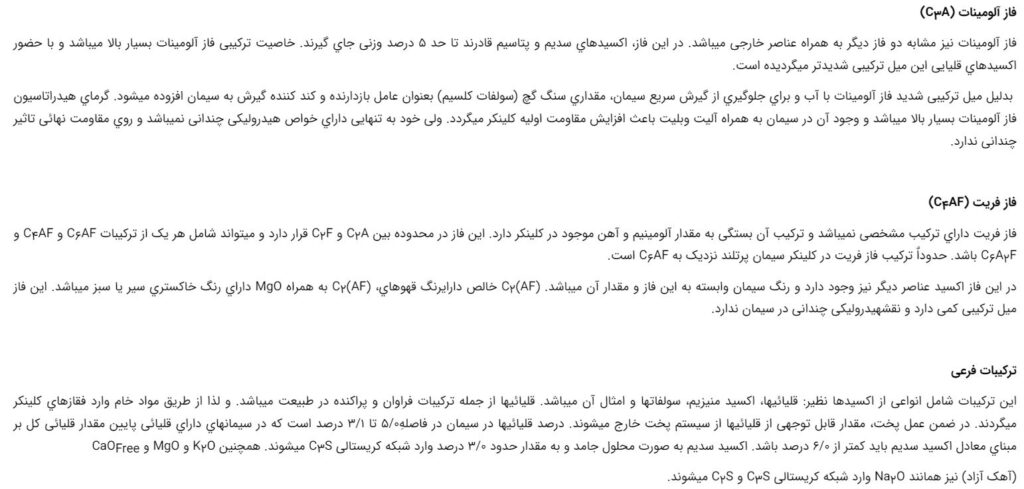

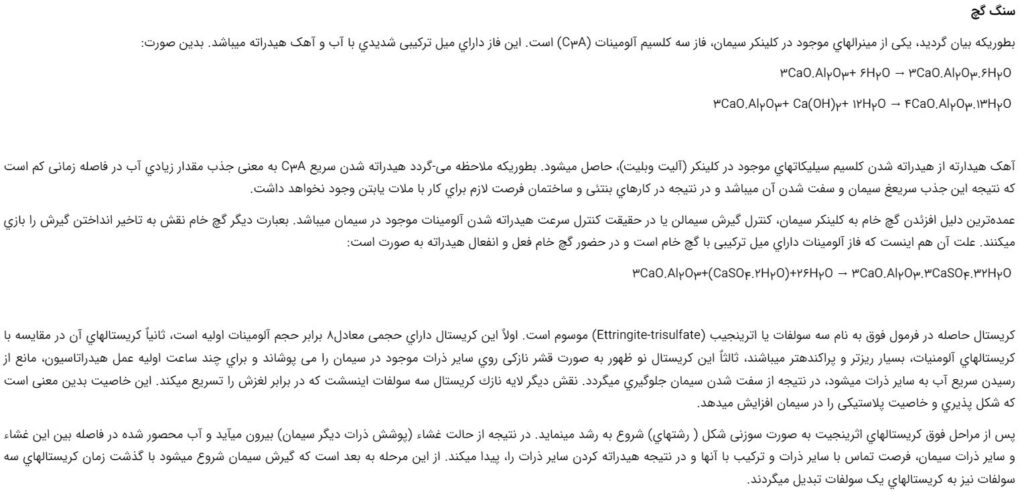

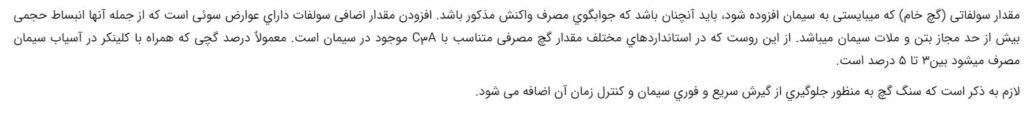

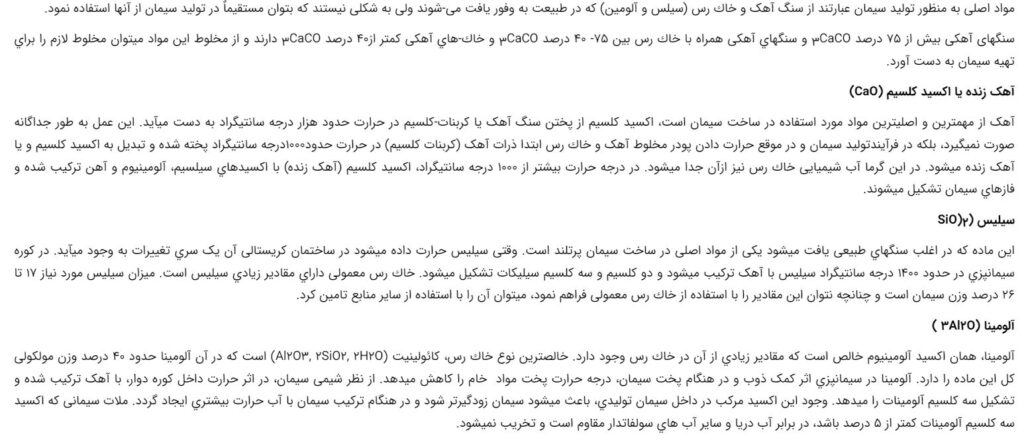

ترکیبات سیمان:

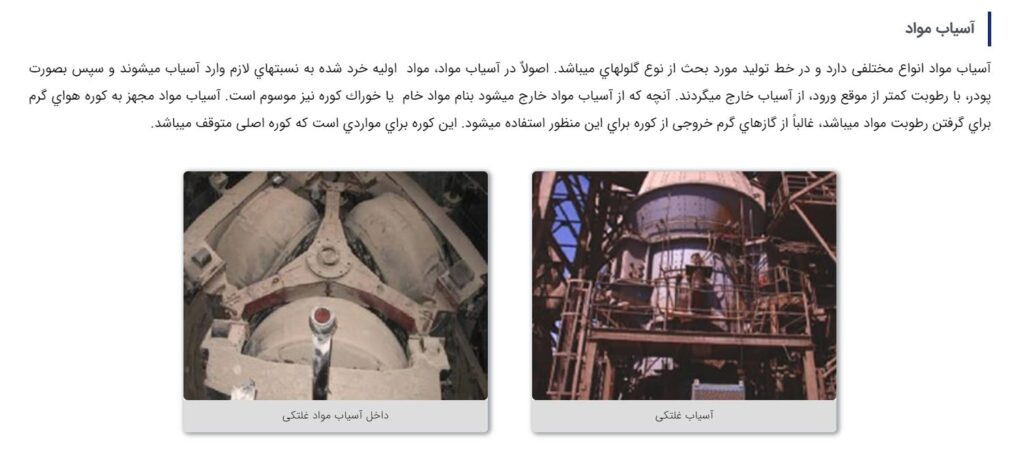

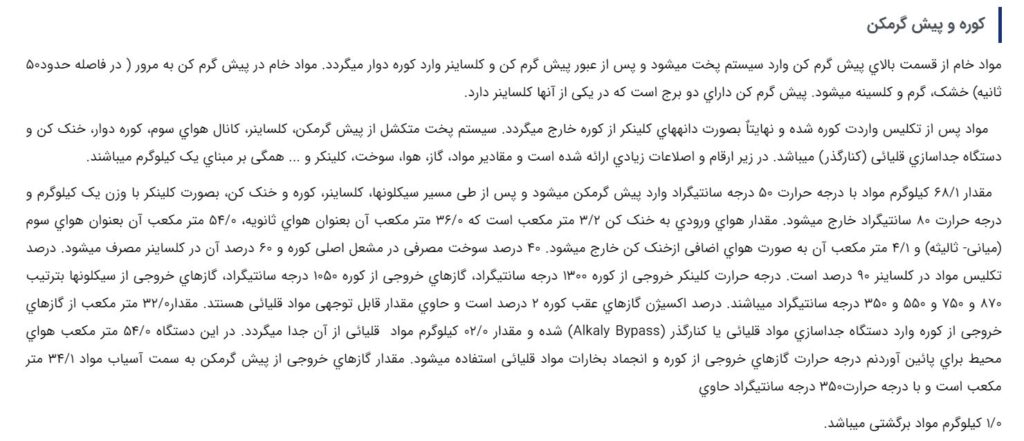

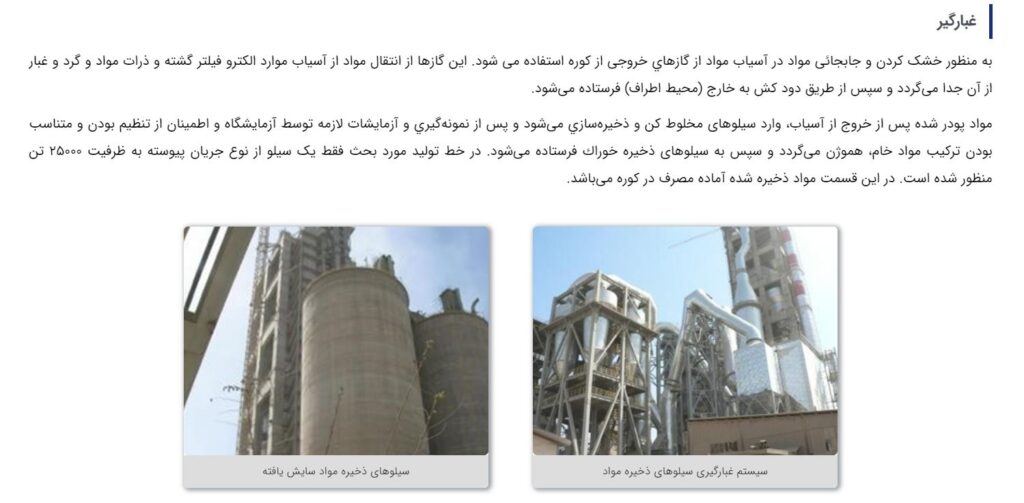

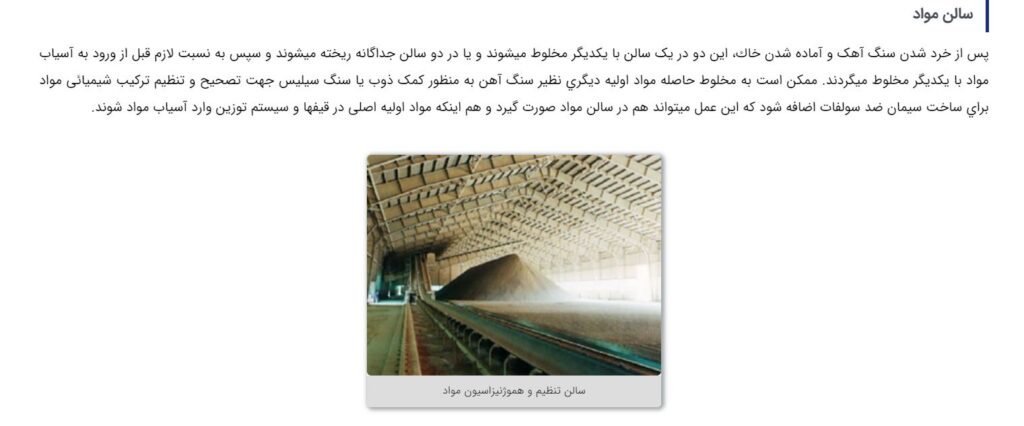

روشهای تولید سیمان:

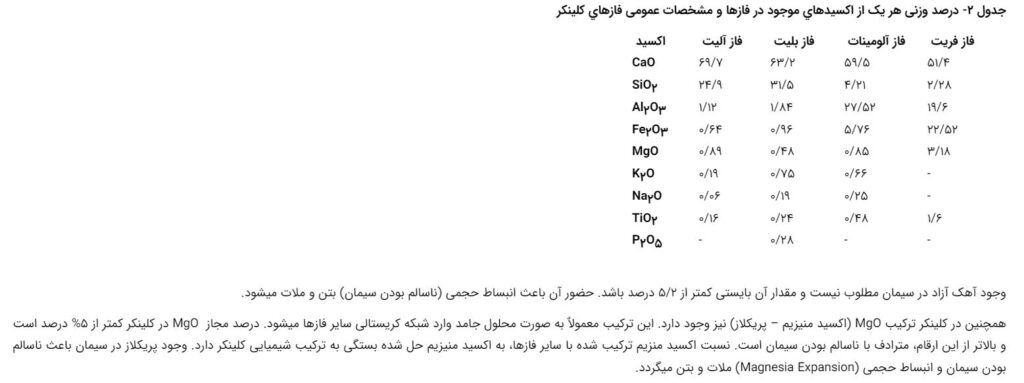

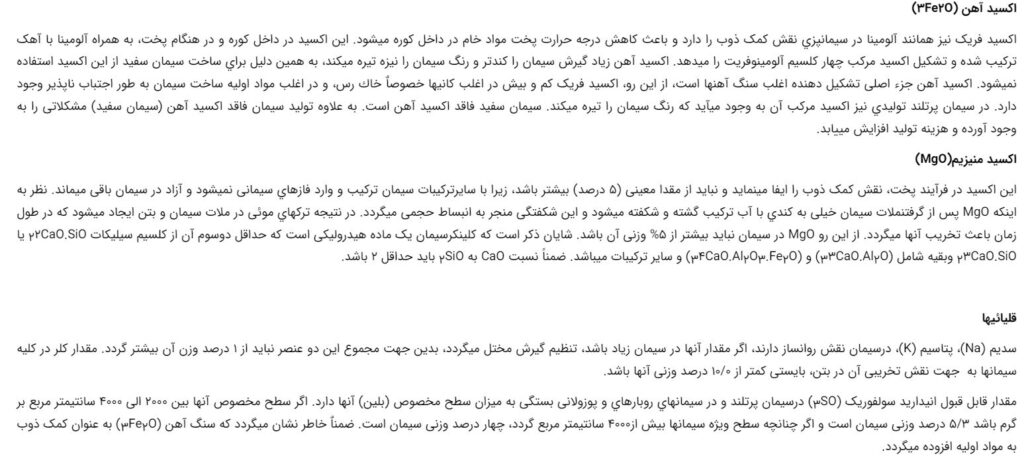

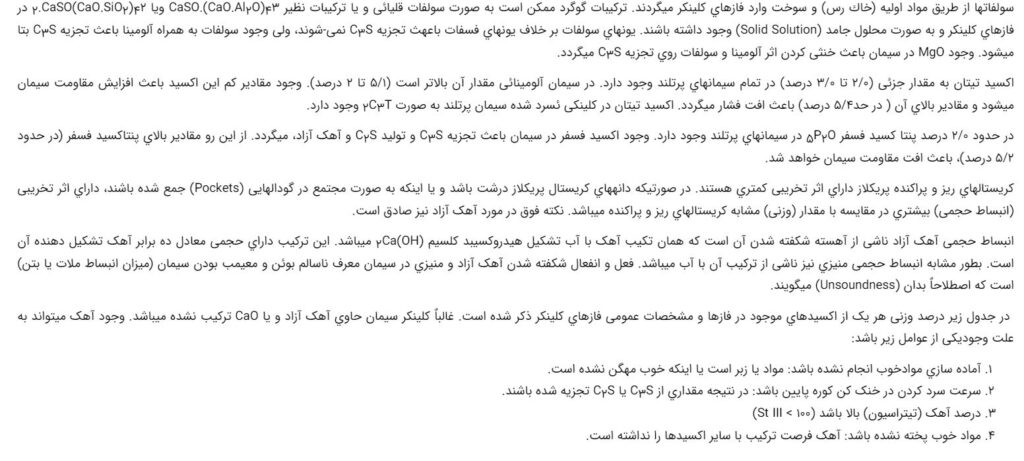

مشخصات شیمیایی و فیزیکی سیمان:



نوع مشعل  و مقدار توان تولید:

برای پخت سیمان از انواع مشعل با درجه حرارت و نوع سوخت استاده میکنند:

از انواع مشعل ها میتوان به مشعل هایی با سوخت زغال سنگ ، گازوئیل ، گاز و مازوت اشاره کرد که در پاینن مقدار حرارت هرکدام را توضیح خواهیم داد.



پارامتر های زیر بر نوع کوره و مشعل تاثیر میگذارد:

1. دمای محیط منطقه
2. رطوبت منطقه
3. ارتفاع و شیب منطقه
4. گردو غبار منطقه



بررسی انرژی حرارتی زغال سنگ



انواع زغال سنگ	انرژی حرارتی زغال سنگبر حسب کیلوکالری/کیلوگرم
تورب یا زغال سنگ نارس	1.900
لیگنیت	3.500
زغال سنگ نیمه بیتومینه	5.900
زغال سنگ قیری	6.950
آنتراسیت	7.950

مشعل و قطعات کارخانه سیمان

آنتراسیت (Anthracite)

زغال کور نوعی زغال قیری تغییر شکل یافته است که بسیار با دوام تر از آن است. علت آن به  بیش از 90 درصد کربن خالص داشتن بر می گردد. زغال سنگ تیره حدود 15850-15300 BTU/PONT سوخت می‌دهد. برای بررسی قیمت و در برخی مواقع می‌توان از آنتراسیت به جای کربن اکتیو در مخزن FRP استفاده نمود.

کک زغال سنگ (Coal Coke)

کک زغال سنگ اولین مرحله از فرایند  تولیدی زغال سنگ است. میزان سوخت کک زغال سنگ وابسته به مخلوط زغال سنگ است. هر چه زغال سنگ کک دارای ناخالصی باشد میزان خاکستر و محتویات فرار بیشتری است و از ارزش آن کک کاسته می‌شود. ارزش حرارتی کک در محدوده 12 هزار BTU/PONT است.

زغال سنگ کک حدود 4 درصد خاکستر است که با توجه سنگ مخلوط شده، میزان خاکستر بین 5 تا 13 درصد متغیر می‌باشد. عموما از زغال سنگ کک ریز (Breeze Coke) در در ساخت کوره های آجرپزی، آهنگری و تولید بریکت و حفاظت کاتدی استفاده می‌شود. کک متالورژی در مقابل کک ریز بهتر و درشت است. از آن در صنایع فولاد، فلزات و ریخته گری، تولید قند و بخاری های کک سوز استفاده می‌شود.

زغال سنگ تورب (Peat)

زغال نارس تورب، نوعی زغال سنگ جامد قابل احتراق است. رنگ زغال سنگ نارس، از قهوه ای روشن تا قهوه ای تیره در تعادل است. این کربن از تجزیه ناقص گیاه های مرده با رطوبت زیاد و هوای محدود، حاصل می شود. امروزه از این زغال با نام سوخت فسیلی غیرتجاری نیز ذکر می‌شود.

این زغال سنگ بین 6 تا 8 هزار BTU/PONT گرما از خود آزاد می‌کند. میزان رطوبت کربن نارس بین 10 تا 30 درصد است. زغال نارس خشک شده دارای حدودا 31 درصد کربن، 67 درصد مواد فرار و 2 درصد خاکستر در داخل خود است. البته این ارقاام با توجه به شرایط متفاوت تغییر می‌کند.

زغال سنگ لیگنیت (Lignite)

زغال سنگ لیگنیت حاصل رسوب انواع زغال سنگ‌های کربنی جامد است. رنگ این زغال سیاه مایل به قهوه‌ای است. از زغال سنگ لیگنیت معمولا در هر کشوری یافت می‌شود. اگر زغال سنگ لیگنیت رطوبت خود را از روش‌های خشک سازی کم کند، زغال قهوه ای خشک یا لیگنیت خشک شده تشکیل خواهد شد. برای تهیه‌ی این نوع زغال سنگ می‌توان از دستگاه‌های خشک کن و گرد و غبار گیر استفاده کرد.

زغال سنگ کانل (Cannel Coal)

زغال سنگ کانل یا با نام ‌های کانکوال و زغال شمع نوعی یاد می شود و مشخصات آن شبیه نفت است. این زغال سنگ بسیار سریع تحرق می‌شود. هنگام سوختن زغال سنگ کانل شعله‌های بلند، روشنایی و دود زیاد ساطع می‌شود. این زغال هنگام تقطیر 450 متر مکعب در تن گاز روشنایی از خود اتشاع می دهد. این زغال در دمای کم، میزان زیادی روغن قطران از خود تولید می‌کند. مواد فرار زغال سنگ کانل 70 درصد است.

زغال سخت (Hard Coal)

به زغال سنگ‌هایی که حاصل ته نشینی سنگ‌های کربنی گرما دیده، زغال سنگ سخت گفته می‌شود. برای به دست آوردن انواع زغال سنگ‌ها در گرمای بیش از 24 مگاژول بر کیلوگرم (نزدیک به 5700 کیلوکالری بر کیلوگرم و 10260 BTU/PONT) سوخت از خود تولید می‌کنند. این محصول سیاه رنگ بسیار با ارزش است. سنگ زغال سخت عاری از خاکستر و رطوبت است، زیرا در گرمای ویژه بسیار بالا حرارت تشکیل می شود.

زغال سنگ قیری (Bituminous Coal)

زغال قیری نوعی زغال نرم است که  کربن کمی دارد. قیمت این زغال مقرون به صرفه بوده و به عنوان سوخت صنعتی به کار برده می‌شود. این سنگ نرم هنگام سوختن از خود دود و بوی نامطبوع زیادی اتشاع می‌کند. از این رو بیشتر  برای مصارف خانگی ترجیح داده نمی‌شود.

زغال نرم در تولید کک، قطران، سوخت‌های مایع و مواد شیمیایی به وفور استفاده می شود. کیفیت این زغال از لیگنیت بیشتر و اما از آنتراسیت کمتر است. زغال قیری به طی شدن زمان تغییر شکل یافته و به  زغال سخت تغییر شکل می‌دهد.

عموما زغال سنگ نرم شستشو داده شده وزن حدود 1.75 الی 1.80 دارد. هر چه زغال متراکم و بزرگتر باشد، بهتر است. این زغال با نام سنگ تکه‌ای نیز نام برده می شود. هر Kg زغال قیری مرغوب  در صنعت 6900 الی 7400 کیلوکالری حرارت تولید می‌کند.

سنگ  قیری دارای 55 الی 60 درصد کربن ثابت و 30 الی 45 درصد ماده فرار ناخالص است. با این حالت زغال سنگ مرغوب قیری نسبت به زغال سنگ کک شو دارای کربن بیشتر و ناخالصی کمتری است.



ارتفاع محل نصب مشعل از دریا : به ازای هر ۳۰۰ متر ارتفاع بالاتر از سطح دریا ؛ چهار درصد به ظرفیت مشعل اضافه می شود .

مشعل و قطعات کارخانه سیمان

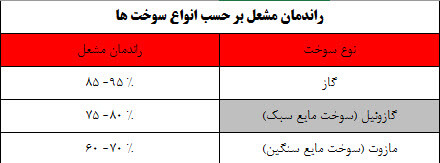

راندمان مشعل:



راندمان مشعل زغال سنگ هم 80  الی 85 درصد میباشد.



• ظرفیت حرارتی مشعل = ظرفیت حرارتی کوره / راندمان مشعل

• مصرف سوخت مشعل =ظرفیت حرارتی مشعل / ارزش حرارتی سوخت

• ظرفیت حرارتی مشعل = ضریب ارتفاع از سطح دریا *ظرفیت حرارتی مشعل

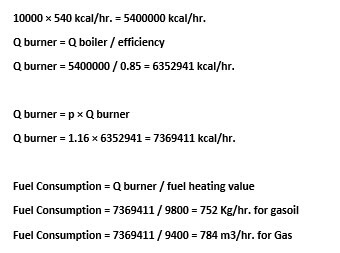

مثال : ظرفیت مناسب مشعل برای یک بویلر با ظرفیت ۱۰ تن در ساعت را برای شهر تهران محاسبه نمایید .(راندمان مشعل ۸۵ درصد فرض شود)

برای تولید ۱ Kg/hr بخار نیاز به  تقریبا ۵۴۰ کیلو کالری در ساعت حرارت می باشد .بنابراین ظرفیت حرارتی بویلر برابر است با :



بنابراین برای یک بویلر ده تن که بتواند در شهر تهران با سوخت گاز این مقدار بخار را تولید نماید ،مشعلی با ظرفیت تقریبی ۷٫۵ میلیون کیلوکالری در ساعت نیاز خواهد بود .



برای کسب اطلاعات بیشتر و نحوه سفارش با مجموعه ما در تماس باشید.
