کنسانتره ، سنگ شکن و دانه بندی سنگ آهن

فراوری سنگ آهن براساس محصول تولیدی به دو دسته سنگ آهن دانه بندی شده (که از مراحل خردایش و جداسازی مغناطیسی) و کنسانتره سنگ آهن تقسیم میشود..

تولید سنگ آهن دانه بندی غالبا بصورت خشک و بدون آب انجام می شود. خوراک آن سنگ آهن با عیار حدود ۵۰% تا 52% البته بستگی به نوع بار ، مقدار باطله ، نوع معدن از لحاظ توده ای و رگه ای دارد،  و محصول نیز سنگ آهن با 10 الی 12 درصد افزایش عیار تولیدمیگردد.



آشنایی با فرآیند تولید کنسانتره از سنگ آهن

فرآوری سنگ آهن یکی از مهمترین فرایندهای زنجیره تولید فولاد است. در فرایند آهن سازی به سبب محدودیت هایی در خصوص کیفیت و میزان دانه بندی خوراک و تأثیر پارامترهایی اعم از عیار سنگ آهن، میزان عناصر مضر مانند گوگرد و فسفر، می‌بایست به منظور تغلیظ (فراوری) موراد فوق رعایت گردد تا کنسانتره به مشخصات مورد نظر دست یابد.

هلدینگ آداک صنعت از پیشگامان و تولیدکنندگان انواع تجهیزات فرآوری سنگ آهن میباشد.

فراوری سنگ آهن براساس محصول تولیدی به دو دسته سنگ آهن دانه بندی شده (که از مراحل خردایش و جداسازی مغناطیسی) و کنسانتره سنگ آهن تقسیم میشود..

تولید سنگ آهن دانه بندی غالبا بصورت خشک و بدون آب انجام می شود. خوراک آن سنگ آهن با عیار حدود ۵۰% تا 52% البته بستگی به نوع بار ، مقدار باطله ، نوع معدن از لحاظ توده ای و رگه ای دارد،  و محصول نیز سنگ آهن با 10 الی 12 درصد افزایش عیار تولیدمیگردد.

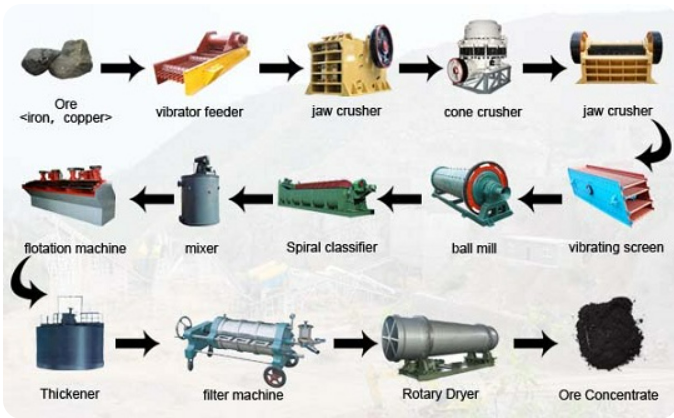

در کارخانه خوراک در دو یا سه مرحله خردایش که عموما از طریق سنگ شکن های فکی ، و مخروطی خردشده و توسط دستگاه های سرند به کلاس دانه بندی مختلف تقسیم می شود. سپس با استفاده از روشهای جدایش فیزیکی درام مگنت (عمدتاً به روش مغناطیسی) که با دو تا گوس مختلف به عنوان مثال گوس 3500 برای خاک گیری و گوس 1200 برای عیارسازی سنگ آهن پرعیار را از باطله کم عیار جدا می شود. این محصول که سنگ آهن دانه بندی نامیده می شود، به علت پایین بودن عیار، قابل استفاده در سیستم احیاء مستقیم نمی باشد لیکن قابل استفاده در کوره بلند می باشد

اما بدلیل کم عیار بودن سنگ  آهن دانه بندی شده مرحله بعدی پرعیارسازی کارخانه جات کنسانتره آهن میباشد.

کارخانه کنسانتره سازی عموما از تجهیزاتی مانند آسیاب های بالمیل،تیکنر،درام مگنت ترساب،وکیوم فیلتر،هیدروسیکلون و .. تشکیل شده است.

در کانسارها ، عیار متوسط سنگ آهن پایین است و مقدار عناصر بیش از حد مورد قبول است. به همین دلیل برای پرعیارسازی از روشهای پیشرفته تر و مدار پیچیده تری اقدام به تولید کنسانتره می شود.

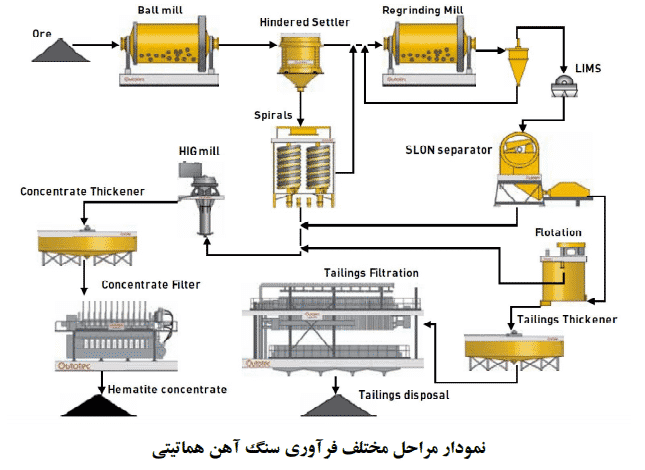

در تصویر زیر نمونه خط فرآوری سنگ آهن هماتیت نشان داده شده است:



در تصویر زیر نمونه خط فرآوری سنگ آهن مگنتیت نشان داده شده است:



در کنار این واحدها، واحدهای حمل و نقل، تأمین آب، تأسیسات و…بعنوان واحدهای جانبی ذکر می‌شود.

اولین مرحله در کارخانه با ورود ماده معدنی به سنگ شکن (فکی یا ژیراتوری) آغاز می شود. در این بخش قطعات بین ۲۰-۲۵ الی ۱۰۰ سانتی متر به ابعاد کوچکتر از ۲۵-۲۰ سانتیمتر خرد می شوند

البته در ورودی سنگ شکن سرند ثابت گریزلی نصب می شود که روزنه های آن برابر با ابعاد محصول خروجی از سنگ شکن هستند. به این ترتیب ابعاد ریزتر وارد سنگ شکن نمی شوند تا مبادا خردتر شوند.

سپس مواد معدنی خرد شده با نوار نقاله وارد مرحله بعدی سنگ شکن و سرند می شوند. در این بخش که بسته به ابعاد و خصوصیات مواد معدنی ممکن است از ۲ مرحله سنگ شکنی خشک تشکیل شده باشد، از سنگ شکن مخروطی استفاده می شود و ابعاد مواد معدنی تا اندازه ۳۰ میلی متر کاهش می یابد.

لازم به ذکر است خردایش چند مرحله‌ای به منظور کنترل دانه بندی و جلوگیری از خردایش بیش از حد ماده معدنی انجام می‌شود.

سپس این مواد معدنی با ابعاد کمتر از ۳۰ میلی متر، به منظور خردایش بیشتر وارد مرحله آسیاکنی می شود که بصورت تر انجام می پذیرد. در این مرحله، مواد توسط آسیای خودشکن یا نیمه خودشکن و یا آسیای غلتکی فشاری تا اندازه ۱-۵/۰ میلی متر آسیا می شوند.

این ماده با ابعاد ۱-۵/۰ سپس به مرحله بعدی هدایت می شود و در آنجا توسط آسیاهای گلوله ای مورد خردایش بیشتر قرار می گیرد.

در این قسمت ها که خردایش در محیط تر انجام می پذیرد، ابعاد خردایش توسط هیدروسیکلون ها کنترل می گردد. و هدایت مواد که در آب شناور هستند و ترکیب دوغاب (اسلاری) را ایجاد کرده اند، توسط پمپ‌ها انجام می شود.

ذرات پس از عبور از مرحله آسیا کنی به ابعاد بسیار ریز مورد نظر رسیده اند و لازم است به منظور جدا کردن مواد باارزش از ترکیبات باطله داخل اسلاری، وارد مرحله بعدی شوند. اسلاری توسط پمپ به مرحله جدایش مغناطیسی هدایت می شود. جداکننده های مغناطیسی تر، عموماً جداکننده های نوع درام هستند. اسلاری از روی این درام ها که دارای خاصیت مغناطیسی هستند عبور داده می شود. کانی های آهن دار به درام می چسبند. و در انتهای درام توسط یک تیغه از روی درام جمع آوری می شوند. سایر کانی های موجود در دوغاب نیز از ته ریز تجهیز خارج می شوند.

این جداکننده های مغناطیسی دارای انواع شدت پایین، شدت متوسط، شدت بالا و گرادیان بالا هستند که انتخاب آنها براساس خواص مواد معدنی و تست فراوری که قبلاً روی ماده معدنی به انجام رسیده است، صورت می پذیرد. و در صورتیکه عناصری مانند فسفر و گوگرد در کنسانتره وجود داشته باشد، از روش فلوتاسیون برای جدایش مواد مزاحم از کنسانتره استفاده می شود.

سنگ آهن پرعیار شده حاوی مقادیری آب است که باید آبگیری و خشک گردد و رطوبت آن به ۱۰-۹ درصد برسد. بدین منظور از فیلترها برای جدایش آب کنسانتره بدست آمده، استفاده می شود. سپس کنسانتره آبگیری شده به انبار محصول منتقل و در آنجا دپو می‌گردد.

باطله نیز برای آبگیری به سمت تجهیزاتی بنام تیکنر هدایت می شود. در آنجا مواد جامد ته نشین شده و آب بصورت سرریز از بالای تیکنرخارج می شود. ذرات جامد تهنشین شده نیز توسط بازوی جمع کننده کف تیکنر به سمت مرکز هدایت و توسط پمپ به سمت سد باطله هدایت می شوند. برای افزایش سرعت ته نشینی این مواد از مواد شیمیایی پلیمری بنام فلوکولانت استفاده می شود که باعث چسبیدن ذرات باطله به یکدیگر و افزایش سرعت سقوط آنها می شود.
