دستگاه سنک شکن ضربه ای کوبیت جزو آن دسته از سنگ شکن هایی است که در اکثر خط خردایش مورد استفاده قرار می گیرد. با مطالعه این مقاله که توسط گروه آداک صنعت نگاشته شده است، به دانش جامع و کاملی از نحوه کار، انواع مدل های آن و موارد استفاده از سنگ شکن ضربه ای کوبیت خواهید رسید. در این مقاله در ابتدا در مورد روش کار دستگاه ضربه ای کوبیت و مشخصات فنی مطالبی آورده شده است. سپس عوامل موثر بر ظرفیت سنگ شکن و انواع مختلف آن که در ایران و توسط گروه آداک صنعت تولید می شود، اطلاعاتی آورده شده است. در آخر نیز مزایای این نوع دستگاه و مثالی از محل استفاده از آن در خط خردایش آورده شده است.
برای اطلاع از قیمت دقیق خرید و فروش اتواع دستگاه سنگ شکن کارکرده و صفر ضربه ای کوبیت و همچنین تعمیر و تامین قطعات با آداک صنعت تماس بگیرید.
سنگ شکن ضربه ای کوبیت با مشخصات فنی
سنگ شکن های ضربه ای کوبیت ( crusher ) مانند سنگ شکن چکشی به عنوان سنگ شکن های اولیه و ثانویه در خطوط فراوری و خردایش مواد معدنی استفاده می شوند. مکانیزم خردایش و شمخصات فنی در سنگ شکن کوبیت یا ضربه ای به دلیل ضربات مکرر چکش ها به قطعات سنگ و برخورد قطعات سنگ با دیواره محفظه و همچنین برخورد قطعات با هم انجام می پذیرد. اما در نهایت در این دستگاه سنگ ها و کانی ها توسط ضربات چکش ها خرد می شوند؛ چکش ها (قطعه مستطیل شکل از فولاد سخت کاری شده و یا آلیاژی خاص که بسیار در برابر سایش مقاوم هستند) ما بین دیسک ها متصل شده اند و بروی شافت اصلی با سرعت بالا در داخل محفظه می چرخند.
اساس کار سنگ شکن ضربه ای کوبیت

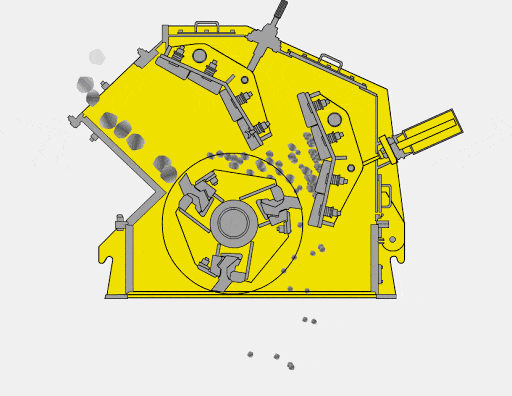

این دستگاه از یک روتور که دارای ۲ تا ۶ ردیف پره چکش است و با سرعت زیاد دوران می کند، تشکیل شده است. نقش پره های چکشی پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به طرف جدار داخل سنگ شکن است. با چرخش روتور و پرتاب سنگ ها به دیواره ها و سندان ها عمل خردایش صورت می پذیرد. بر روی جداره داخلی سنگ شکن تعدادی سپر آجدار از آلیاژهای ضد سایش نصب شده است که نقش مانع را ایفا می کنند و قطعات بار ورودی بر اثر برخورد با آنها خرد می شود. سرعت حرکت چکش ها تقریبا ۱۵ تا ۵۰ متر در ثانیه است.
سنگ شكن هاي ضربه ای کوبیت همچنین داراي پيچ تنظيم دهانه بوده و ميزان نوع توليد را مي توان به وسيله اين پيچها تنظيم نمود. طرز کار این سنگ شکن ساده است، بطوري كه يك كارگر ساده با چند ساعت آموزش ميتواند دستگاه را به راحتي كنترل نمايد. سنگ شکن کوبیت یا ضربه ای در مناطقي كه داراي مصالح آهكي مي باشد كارآيي و توليد بالا را به همراه خواهد داشت. ورودي آنها از ۵۰ الي ۲۵۰ تن در ساعت تنظيم مي باشد. چكش هاي اين نوع دستگاه در چند جهت كار ميكند و نزديك ۷۵ درصد چكشهاي آن مصرف مي گردد.
این سنگ شکن مانند سنگ شکن چکشی برای خردایش سنگهای سخت مورد استفاده قرار میگیرد. در کوبیت دو سری سندان قابل تنظیم به صورت جداگانه تعبیه شده است، که امکان کنترل در تولید را فراهم مینماید. سندان بالا به صورت یکپارچه از فولاد منگنزی و سندان پایین از بدنهی آهنی ساخته شدهاند، که توسط کفشکهای منگنزی پوشانده شدهاند. روتور سنگ شکن ضربه ای کوبیت یک روتور دیسکیِ بسیار سنگین است، و نیروی گشتاوری بالایی ایجاد میکند. این مسئله موجب چرخش یکنواخت چکشها و عدم تغییر سرعت چرخش در هنگام ضربه به بار میگردد، و در نتیجه موجب باردهی کامل و صرف جویی در مصرف چکشها میگردد. تمامی قطعات سایشی سنگ شکن ضربه ای کوبیت ، از جمله چکشها، سندانها و قطعات محافظ بدنه از فولاد منگنزی ساخته شدهاند و به همین دلیل عمر مفید مصرف آنها طولانیتر گردیده است.
ظرفیت سنگ شکن کوبیت یا ضربه ای
همانند سنگ شکن فکی ، هیدروکن و اچ اس ، در این نوع سنگ شکن نیز، اندازه محصول نهایی مستقیماً تحت تاثیر ظرفیت سنگ شکن قرار می گیرد. هرچه محصول نهایی ریزتر باشد، سنگ شکن باید همواره کار بیشتری انجام دهد و در نتیجه از ظرفیت آن کاسته می شود. علاوه بر این، فاصله بین سندان و روتور باید کمتر باشد تا محصول نهایی کوچکتر باشد. هنگامی که این صفحات به هم نزدیک باشن، بار برگشتی بیشتر خواهد بود و اجازه تغذیه سنگ شکن را محدود کرده و همواره بر ظرفیت آن تاثیر گذرا خواهد بود.
ممکن است منطقی به نظر برسد که اندازه مواد تغذیه همواره بر ظرفیت تأثیر منفی می گذارد، اما همیشه نسبت معکوس با هم ندارند. به عنوان مثال، فرض کنید دستگاه سنگ شکن ضربه ای کوبیت با ظرفیت متوسط بر روی سنگ آهک کار می کند و محصولی نهایی آن ۰٫۱۶ میلی متر است. واضح است که اگر سنگ شکن با اندازه حداکثر ۷۶ میلی متر تغذیه شود، در مقایسه با تغذیه با اندازه بیشینه ۲۵۶ میلی متری، این دستگاه تناژ خروجی بیشتری خواهد داشت، که مطابق انتظار “منطقی” است.
با این حال، اگر اندازه تغذیه را نسبت به اندازه بیشنه ( ۲۵۶ میل متر) کاهش دهیم، درمیابیم که ظرفیت کاهش یابد. این ناهنجاری آشکار با این واقعیت توضیح داده می شود که تأثیر ضربه دستگاه سنگ شکن به مواد تغذیه با جرم آن رابطه مستقیم دارد. در نتیجه، جذب انرژی و از این رو اثر خردکنندگی، بر روی سنگ های ورودی با ابعاد ۷۶ میلی متری بیشتر از سنگ های ورودی با ابعاد ۳۰ میلی متر است.
همچنین در این گونه دستگاه ها انتقال نیروی محرکه توسط پولی و تسمه انجام می گیرد. یکی از دلایل استفاده از این نوع انتقال دهنده این است که در صورت ضربه شدید در اثر خردایش سنگ های بزرگ فشار و ضربه به موتور منتقل نگردد و موتور آسیب نبیند. همچنین دور روتور و ظرفیت این سنگ شکن نسبت به نوع و جنس سنگ مورد نظر بستگی دارد که با تغییر اندازه پولی ها افزایش و یا کاهش می یابد.
انواع مختلف سنگ شکن کوبیت یا ضربه ای
از لحاظ بدنه، سنگ شکن کوبیت یا ضربه ای در دو تیپ هیدرولیکی (جک دار) و ساده ساخته می شوند؛ در هر دو نوع بدنه قابلیت باز شدن به دو قسمت را داشته که امکان تعویض قطعات و ارتقاء عملیاتی دستگاه به وجود می آید.
از لحاظ روتور نیز به دو قسمت تک محوره و دو محوره تقسیم می شوند. تصویر سنگ شکن ضربه ای کوبیت دو محوره در شکل زیر مشاهده می شود. کوبیت دو محوره به منظور ریزتر کردن محصولات نهایی استفاده می شود. به دلیل قیمت خیلی بالای کوبیت دو محوره، همواره تنها در ایران کوبیت تک محوره تولید می شود.

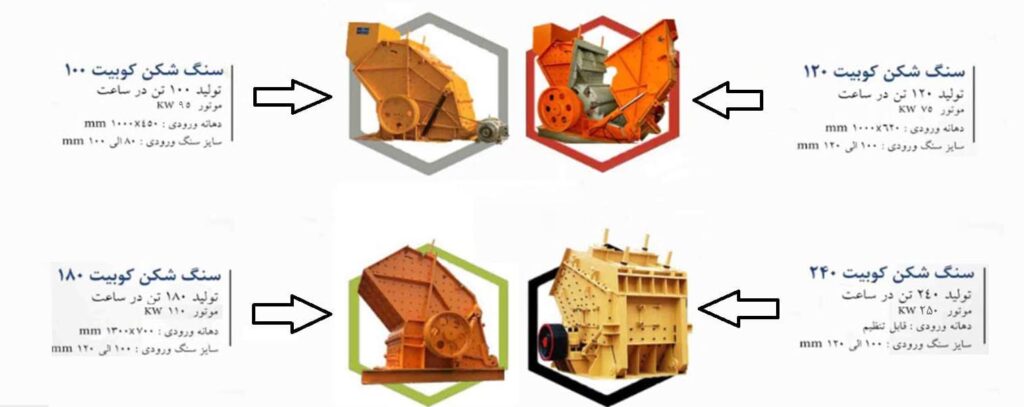

کوبیت های تک محوره با توجه به ابعاد روتور و قاب آن معمولا در ۴ مد مختلف ۱۰۰، ۱۲۰ ،۱۸۰ ،۲۴۰ ساخته می شوند. این اعداد بیانگر ظرفیت سنگ شکن است؛ به طور مثال کوبیت ۱۸۰، همواره توانایی تولید محصول با ظرفیت ۱۸۰ تن بر ساعت را دارد. در تصویر زیر انواع مختلف سنگ شکن ضربه ای کوبیت مشاده می شود. گروه آداک صنعت به واسطه ارتباط گسترده خود با صنعت کاران، برای اولین بار اقدام به راه اندازی سامانه خرید و فروش تجهیزات معدنی دست دوم به ویژه انواع مختلف سنگ شکن های فکی کارکرده، کوبیت دست دوم ، چکشی کارکرده و هیدروکن مخروطی دست دوم کرده است.
محل استفاده از سنگ شکن کوبیت یا ضربه ای در خط خردایش
این دستگاه جزو سنگ شکن های اولیه و ثانویه محسوب می شود و مانند سنگ شکن فکی همواره در ۹۹ درصد خط خردایش مورد استفاده می شوند. در این قسمت به طور مثال: خط تولید ماسه آورده شده است تا نحوه بگارگیری و محل استفاده از سنگ شکن کوبیت یا ضربه ای روشن شود.
جالب است که بدانید شن و ماسه در اندازه با یکدیگر تفاوت دارند و ماسه از شن به لحاظ اندازه کوچکتر است.در واقع دانه هایی که قطری کمتر از ۴ میلی متر دارند ماسه و دانه هایی که قطری بیش از ۴ میلی متر دارند شن نامیده می شوند.شن ها نیز با توجه به اندازه قطر دانه هایشان نام های متفاوتی دارند.برای مثال دانه شن هایی که قطری بین ۴ تا ۱۵ میلی متر دارند شن ۱٫۵ و آن هایی که قطری بین ۱۵ الی ۲۵ میلی متر دارند شن ۲٫۵ نامیده می شوند.
مزایای سنگ شکن کوبیت یا ضربه ای
- روتور سنگین نسبت به سایر دستگاهها که باعث کاهش مصرف انرژی و همچنین کاهش نوسان سنگ شکن کوبیت می شود.
- قطعات نگهدارنده چکش روتور در تمام سطوح ماشین کاری شده که علاوه بر بالانس بودن روتور، امکان جوشکاری مناسب را فراهم میکند که به نوبه خود باعث جلوگیری از شکست و ترکیدگی روتور و طولانی بودن عمر روتور میشود.
- شفت اصلی دستگاه از جنس فولاد میباشد
- دستگاه دارای لاستیکهای ضربه گیر زیر سنگ شکن برای ممانعت از انتقال لرزشهای احتمالی سنگ شکن به شاسی و فونداسیون و همچنین محافظت از بلبرینگها و طولانی شدن عمر یاتاقانها و بلبرینگها می باشد.
- کلیه پولیها مجهز به بوش می باشد و باعث سهولت تعمیرات شده و همچنین از خوردگی و لق شدن خار فولی جلوگیری میکند.
- بدنه دستگاه دارای پوشش کامل از جنس فولاد منگنزی ضخیم میباشد
- دهانه ورودی دستگاه دارای پوشش کامل از جنس فولاد منگنزی ضخیم میباشد
- همچون سنگ شکن چکشی، دهانه ورودی دستگاه مجهز به پرده لاستیکی قابل تعویض میباشد که مانع پرتاب سنگ به بیرون دستگاه میگردد.
- دستگاه به علت اینرسی تقریبا بالای روتور نیاز به نیروی محرکه کمتری دارد.
