نوار نقاله ابزاری است که در کلیه صنایع اعم از معدن، مواد غذایی، پوشاک و … مورد استفاده قرار می گیرد. شرکت آداک صنعت انواع نوار نقاله (تسمه نقاله ) در اندازه های مختلف را با قیمت مناسب به فروش می رساند. در این مقاله، کلیه قطعات نوار نقاله توضییح داده شده است. در این قسمت ابتدا در مورد شاسی ( بدنه ) و تسمه توضییحات کاملی ارایه شده است و سپس انوع مختلف غلطک و رولیک آورده شده است. و در نهایت نیز د رابطه با موتور و گیربکس های متدوال در ساخت نوار نقاله دست دوم و صفر گزارش هایی آورده شده است. با مطالعه این مقاله که توسط آداک صنعت نگاشته شده است، با تمام قطعات و مدل های مختلف آن و شیوه عملکرد آنها آشنا خواهید شد.

شاسی یا بدنه نوار نقاله

شاسی یا بدنه را می توان به عنوان اسکلت نوار نقاله نام برد. یک نوار نقاله از یک شاسی که بر روی آن تعدادی رولیک با فاصله و زاویه معین از همدیگر قرار دارند تشکیل شده است. بدنه این دستگاه بر اساس نوع کاربرد در سه مدل مختلف ساخته می شود. ۱: شاسی لوله ای ۲:شاسی پروفیلی ۳: شاسی ناودانی

هر سه نوع مدل نوار نقاله (تسمه نقاله )، در اندازه های مختلف توسط شرکت آداک صنعت تولید و با قیمت مناسب به فروش می رسد. برای خرید انواع آن با ما تماس بگیرید.



۱: شاسی یا بدنه لوله ای

شاسی نوار نقاله با استفاده از مقاطع لوله ایی کاربرد بسیار زیادی در معادن دارد که می توان از آنها برای جابه جایی شن، ماسه، خاک، کنسانتره، سرب، روی، بتن، سنگ آهن، سیمان و موارد بسیار دیگری نام برد. این شاسی به دلیل استحکام بالایی که دارند در کلیه کارخانه های تولید بتن یا بچینگ پلانت نیز مورد استفاده قرار می گیرد.

در انتخاب شاسی نوار نقاله باید به ظرفیت انتقال نوار نقاله، محل نصب نوار نقاله و نوع موادی که نوار نقاله انتقال می دهد، توجه ویژه ای داشت. نوارنقاله با شاسی لوله ایی معمولا در معادن سر باز و بدون پوشش سقف مورد استفاده قرار می گیرد و به دلیل داشتن استقامت بسیار زیاد در بلند مدت می تواند از لحاظ اقتصادی گزینه بسیار مناسبی باشد.

شاسی نوار نقاله لوله ایی به روش های مختلفی تولید می شود که می توان از روش هایی مانند : نوار نقاله با شاسی لوله ایی پیچی و نوار نقاله با شاسی لوله ایی جوشی نام برد که استفاده از نوار نقاله جوشی یا نوار نقاله پیچی ارتباط مستقیمی با محل نصب و نوع مونتاژ در محل استفاده دارد. انواع نوار نقاله (تسمه نقاله ) با بدنه لوله ای در اندازه مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.



۲: شاسی یا بدنه پروفیلی

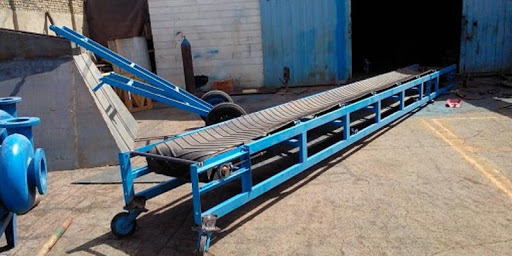

به منظور ساخت نوار نقاله های سیار و پرتابل از شاسی یا بدنه پروفیلی استفاده می شود، زیرا شاسی پروفیلی در مقایسه با شاسی های ناودانی و لوله ای سبک تر و از استحکام قابل قبولی نیز برخوردار می باشند. سبک بودن و در عین حال سرعت مونتاژ این نوع از نوار نقاله ها باعث شده تا استفاده گسترده ایی از این شاسی در نوار نقاله ها گردد.

نوار نقاله از چندین قسمت مختلف تشکیل شده است که عبارت است، پایه رولیک نوار نقاله و درام نوار نقاله و رولیک نوار نقاله؛ که در نوار نقاله پروفیلی معمولا پایه رولیک ها به سازه اصلی به صورت اتصال دائم یا جوشی مونتاژ می گردد.

نوار نقاله با شاسی پروفیل را می توان به صورت شیبدار و تا زاویه ۱۸ درجه استفاده نمود که البته زاویه نصب نوار نقاله ها ارتباط مستقیمی با نوع تسمه که می توان نوار نقاله آجدار یا نوار نقاله ساده باشد دارد.

از این دستگاه با شاسی پروفیلی در کلیه صنایع از جمله؛ خطوط تولید و مونتاژ، انتقال مواد دانه ای و پودری و جابه جایی مواد غذایی و مواد بهداشتی استفاده می شود. انواع نوار نقاله (تسمه نقاله ) با شاسی پروفیلی در اندازه های مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.

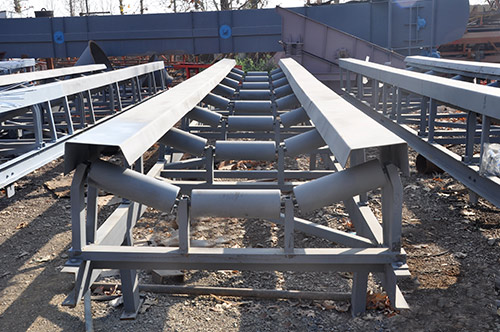

۳: شاسی یا بدنه ناودانی

خرید نوار نقاله با شاسی ناودانی نیازمند اطلاع از ظرفیت مورد نیاز انتقال مواد و شرایط محیطی نصب سازه نوار نقاله می باشد . شاسی نوار نقاله با مقطع ناودانی دارای استحکام بسیار بالایی می باشد و برای انتقال مواد و استفاده در تجهیزات انتقال مواد بسیار مناسب می باشد.

شاسی نوار نقاله برای طول های بسیار بلند و معمولا برای طول های بیشتر از ۱۵ متر به صورت منفصل (قطعه-قطعه) شده ساخته می شود و در محل نصب شاسی، کلیه قطعات نوار نقاله مونتاژ می گردد. این شاسی به دلیل سبک بودن و داشتن استحکام بالا در کلیه صنایع سبگ و سنگین، وابسته به نیاز مشتری، مورد استفاده قرار می گیرد. انواع نوار نقاله (تسمه نقاله ) با بدنه یا شاسی ناودانی در اندازه مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.

نکته: معمولا برای عرض ۶۰ سانتی متر از شاسی لوله ای، برای عرض ۸۰ از شاسی ناودانی و برای عرض ۱۰۰-۱۲۰ از شاسی تیرآهنی استفاده می شود

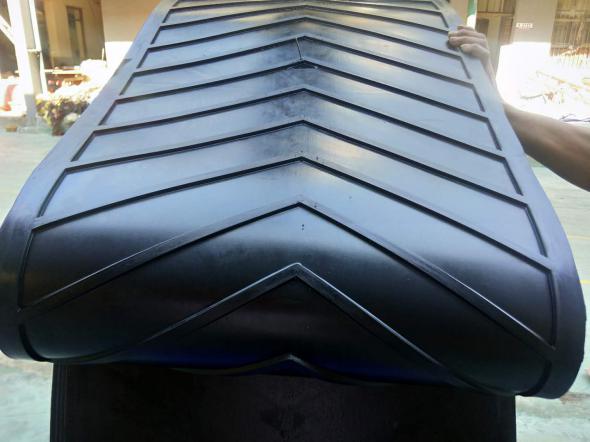

تسمه یا لاستیک
مهمترین قسمت دستگاه نوار نقاله تسمه آن است که بر حسب نیاز و کاربرد، انواع مختلفی دارد و جنس آن برای کاربردهای مختلف متفاوت است. تسمه را از نظر جنس می توان به دسته های زیر تقسیم بندی کرد: تسمه لاستیکی – تسمه نقاله آجدار- تسمه نقاله با آج گریپ – تسمه نقاله با آج v شکل – تسمه pvc – تسمه نقاله پارچه ای و نمدی – تسمه فلزی – تسمه pvg و…

تسمه نقاله لاستیکی را نمی توان در صنایع خوراکی – بهداشتی و دارویی استفاده کرد. درصنایع غذایی و بهداشتی از تسمه نقاله نوع پی وی سی استفاده می شود. در تسمه های پارچه ای یا نمدی به جای پی وی سی از پارچه یا الیاف کتان و پلی استر استفاده می شود که این نوع تسمه نقاله در صنایع غذایی و دارویی مورد استفاده قرار می‌گیرد. انواع نوار نقاله (تسمه نقاله ) با تسمه لاستیکی و الیافی در اندازه مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.

در صنعت معدن، سیمان، ذغال سنگ، آهک و … از تسمه های لاستیکی که از پارچه پلی استر و لاستیک تشکیل شده است، استفاده می شود و بیشترین کاربرد را در بین انواع نوارهای نقاله دارد. تسمه های لاستیکی به صورت ۲، ۳ یا ۴ لا نخ ساخته می شوند. تسمه های لاستیکی ۴ لانخ به صورت ۸ لایه ساخته می شوند که به صورت یک در میان از ۴ لایه پلی استر و ۴ لایه لاستیک تشکیل می شوند و از استحکام کششی بالایی برخوردار می باشند. عرض تسمه نوار نقاله با توجه به درخواست مشتری از ۴۰ سانتی متر تا ۱۵۰ سانتی متر قابل تولید می باشد.

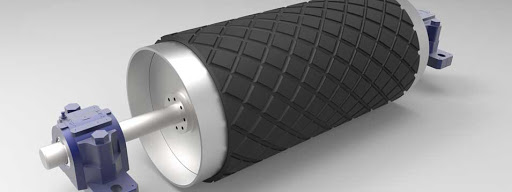

درام یا غلطک نوار نقاله
درام یا غلط های نوار نقاله شامل دو قسمت است که به قسمت ابتدایی درام یا غلطک محرک گفته می شود و به درام انتها، درام متحرک گفته می شود . این درام ها به درام هد(بالا) و تیل (پایین) نیز شناخته می شوند. غلطک بالایی ( محرک) توسط گیربکس SN به الکترو موتور وصل می شود و وظیفه به حرکت دراوردن نوار نقاله را بر عهده دارد. پیج رگلاژ به غلطک یا درام پایینی وصل می شود و وظیفه تنظیم تسمه نوار نقاله را دارد.

غلطک ها از لحاظ پوشش سطحی در دو مدل مختلف تولید می شوند. ساده و روکش لاستیکی که درام نوار نقاله با روکش لاستیکی خود به سه دسته تقسیم می شود که عبارتست از: درام نوار نقاله لاستیک شده ساده، لاستیکی با آج وی شکل و درام نوار نقاله لاستیکی با آج لوزی. انواع نوار نقاله (تسمه نقاله ) با غلطک های مناسب در اندازه مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.

درام نوار نقاله یا غلطک نوار نقاله یا پولی نوار نقاله از لحاظ ساختار به دو دسته تقسیم می شود که عبارتست از : درام نوار نقاله با شافت جوشی و درام نوار نقاله با شافت تعویضی که در درام های نوار نقاله نوع جوشی، شفت به درام یا پولی جوش می شود و در درام های نوار نقاله تعویضی ، شفت به درام توسط قطعات استاندارد قفل کننده متصل می شود و در صورت نیاز به تعویض شفت درام یا پولی درام به راحتی و در سریعترین زمان ممکن مونتاژ می گردد.

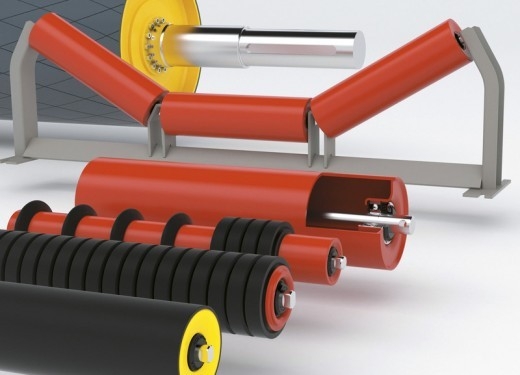

رولیک نوار نقاله
رولیک یکی از قطعات استاندارد و از اجژا جدا ناپذیر تجهیزات انتقال مواد می باشد که وظیفه کاهش اصطکاک بیت قطعات تجهیزات و انتقال مواد مکانیکی را دارد و با نام هایی از قبیل رولیک و رولر و غلطک و هرزگرد نیز شناخته می شود

رولیک ها از نظر ساختار متریال یا جنس رولیک به دو دسته رولیک فلزی و رولیک پلیمری تقسیم می شود. رولیک فلزی معمولا از جنس هایی نظیر آهن ساده، آلومینیوم، چدن و استیل ساخته می شوند. رولیک پلیمری معمولا از جنس هایی مانند تفلون، پی تی اف ای( PTFE )، پلی اورتان، پی ای و اچ دی پی ای ساخته می شود. معمولا رولیک پلیمری را در شرایط مرطوب و شرایطی که دارای خواص اسیدی در مواد حمل شوند می باشد به کار می گیرند. انواع نوار نقاله (تسمه نقاله ) با رولیک های فلزی و پلیمری در اندازه های مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.

رولیک از لحاظ ساختمان به دو حالت کلی طبقه بندی می شود که دسته اول شامل رولیک پرسی و دسته دوم رولیک تعویضی یا رولیک با قطعات تعویض شونده می باشد. در رولیک پرسی قطعاتی نظیر بلبرینگ رولیک، شفت رولیک و همینطور کاسه نمد های رولیک به صورت پرسی مونتاژ شده و امکان تعویض و تعمیر این قطعات به راحتی امکان پذیر نخواهد بود .

رولیک ها از نظر محل نصب در نوار نقاله به سه قسمت تقسیم می شوند: رولیک بالا، رولیک ضربه گیر، رولیک پایین

رولر ضربه گیر دارای حلقه های لاستیکی می باشد که معمولا از جنس لاستیک های مقاوم در برابر سایش می باشد. رولیک های ضربه گیر معمولا در قسمت ابتدایی و قسمت های متقاطع نوار نقاله ها استفاده می شودیا به عبارت دیگر در قسمت هایی که بار با ضربه به نوار نقاله برخورد دارد مانند ریزش شدن مواد معدنی از ارتفاع بر روی نوار نقاله یا بارگیری نوار نقاله ایی که در زیر سنگ شکن ها قرار دارد از رولیک ضربه گیر استفاده می شود. انواع نوار نقاله (تسمه نقاله ) با رولیک های ضربه گیر در اندازه مختلف و با قیمت مناسب توسط آداک صنعت به فروش می رسد.

رولیک هایی که در هر ردیف کنار هم قرار می گیرند، رولیک بالایی گفته می شود و منظور از رولیک پایین، رولیک هایی هستند که معمولا به اندازه عرض نوار نقاله می باشند و معمولا در فاصله ۲-۳ متری از هم نصب می شوند و مانع از آویزان شدن تسمه نوار نقاله هنگام برگشت می شود.



تعداد رولیک های بالایی نصبی در هر ردیف به عرض شاسی نوار نقاله بستگی دارد. به طور مثال:

برای نوار نقاله با عرض شاسی ۷۰ سانتی متر، تسمه ۶۰ سانتی متری تعبیه می شود و دو رولیک ۳۰ سانتی متری به صورت حرف V شکل بر آن نصب می شود.

برای نوار نقاله با عرض شاسی ۹۰ سانتی متر، تسمه ۸۰ سانتی متری تعبیه می شود و دو رولیک ۳۰ سانتی متری برای کناره چپ و راست و یک رولیک ۲۰ سانتی متری برای وسط، به صورت حرف U شکل بر آن نصب می شود.

نکته: رولیک ها به وسیله پایه رولیک به بدنه یا شاسی وصل می شوند.

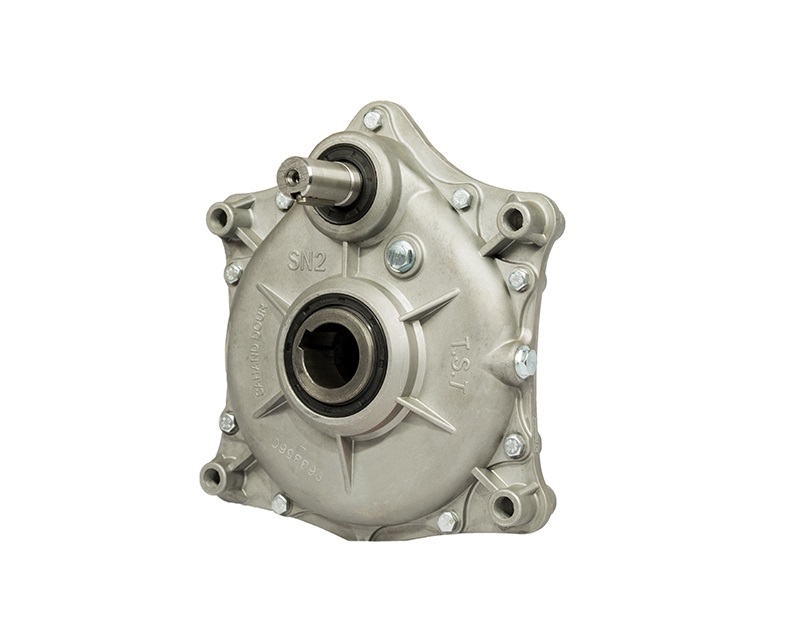

گیربکس SN
گیربکس های SN از چهار تیپ مختلف تشکیل شده اند که به صورت دنده فولادی و دنده چدنی در مدل های (SN1-SN2-SN3-SN4) تولید می شود. گیربکس SN دنده چدنی SN3،SN2 وگیربکس های دنده فولادی SN3 آن با پوسته آلومینیوم دایکاست در دسترس می باشد.از مزایای این گیربکس ها می توان به قدرت بالا اشاره کرد.عمده مصرف این گیربکس ها در نوار نقاله ها،آتش نشانی ها،مواد معدنی و غیره اشاره کرد.
