سرند خشک کن یا dewatering screen دستگاهی است که بیشترین کاربرد را در معدن تولید شن و ماسه دارد. در این مقاله ابتدا شیوه عملکرد سرند دست دوم و صفر خشک کن توضیح داده شده است، سپس نحوه کار هیدروسیکلون های نصب شده بر روی این دستگاه به طور کامل آورده شده است و در نهایت ویژگی سرند خشک و ضرورت وجود آن در معدن شن و ماسه بیان شده است. شرکت آداک صنعت انواع سرند خشک کن سرند ماسه شویی ( ماسه شور ) به همراه هیدروسیکلون جهت شستشو و آبگیری ( ابگیر ) را با قیمت مناسب به فروش می رساند. جهت خرید تماس حاصل فرمایید.

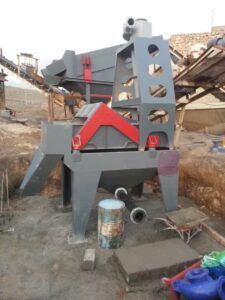

سرند خشک کن ماسه شور به همراه هیدروسیکلون جهت شستشو و آبگیری

زمانی که مواد در ماسه شور شسته می شوند، ریز دانه ها و مواد میکرونیزه همراه با آب خارج می شوند، که باعث می شود مصالح به طور کامل تمیز شود؛ اما مقداری از مواد مفید از دست می رود. وجود این ریز دانه ها در ماسه باعث می شود کیفیت و نرمی مصالح افزایش یابد. در این مرحله است که استفاده از سرند خشک کن نیاز می شود. سرند خشک کن ماسه شویی ( ماسه شور ) جهت شستشو و آبگیری ( ابگیر ) وظیفه تفکیک مواد ریز دانه را از آب و اضافه کردن آن را به مواد شسته شده را دارد و باعث می شود که آب مازاد مصالح نیز به مقدار زیاد گرفته می شود، تا به رطوبت ایده ال ۱۲ درصد برسد.

سرند خشک کن ماسه شویی ( ماسه شور ) جهت شستشو و آبگیری ( ابگیر ) بعد از مرحله شست و شو توسط ماسه شور حلزونی، پشت ماسه شور قرار می گیرد. مواد به همراه آب داخل ماسه شور هنگام تخلیه وارد سرند خشک کن می شود. روی سرند خشک کن معمولا از دستگاهی به نام هیدروسیکلون برای جدا کردن ذرات از آب استفاده می شود. که ممکن است بعضی از سرند ها آن را داشته باشند و بعضی دیگر نیز نداشته باشند؛ هر دو مدل آنها با قیمت مناسب در آداک صنعت به فروش می رسد.

عملکرد سرند خشک کن ماسه شویی

هنگام شستشوی ماسه، آب گل آلود همراه با خود ریزدانه های قابل استفاده و مفید را از ماسه جدا می کند و در ضمن ماسه خروجی آب فراوانی داشته که خود معضلی در تولید می باشد. در همین راستا جهت حفظ ریز دانه ها از سرند خشک کن استفاده می شود.

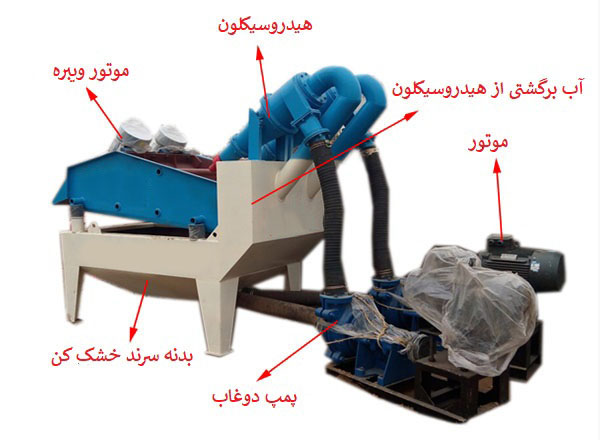

ماسه شسته شده به همراه مقدار زیادی آب بر روی سرند خشک کن ماسه شویی ( ماسه شور ) جهت شستشو و آبگیری ( ابگیر ) ریخته می شود. حرکت ارتعاشی ایجاد شده توسط موتور ویبره باعث می شود تا مواد به صورت معکوس و به سمت بالا ( خروجی سرند خشک کن ) حرکت کند. حرکت معکوس مواد به سمت بالا و توری های ریز روی سرند خشک کن با اندازه ۱۰۰ میکرون باعث می شود که آن ذراتی که داخل آب هستند تا سایز گفته شده از آب جدا شوند و به سمت خروجی سرند حرکت کنند. این حرکت باعث می شود که مواد خشک شوند.

از آنجا که توری های بکار رفته در سرند این دستگاه از نوع پلی یورتان (ضد سایش) و با شبکه های بسیار ریز( از ۱۰۰ میکرون به بالا) می باشد، لذا از هدر رفتن ریزدانه های مفید(ماسه بادی) که در کیفیت مصالح تاثیر بسزایی دارد جلوگیری می کند. گاهی ریز دانه های خیلی کوچکتر از توری سرند عبور می کنند و به همراه آب به قسمت پایین بدنه سرند منتقل می شوند. به منظور باز گردانی این ریزدانه ها از هیدروسیکلون استفاده می شود.

به این صورت که دوغاب ( آب به همراه ریز دانه ) عبور کرده از توری سرند توسط پمپ دوغاب به سمت سیکلون هدایت می شود . با حرکت دورانی و سانتریفیوژ سیکلون ذرات جامد از مایع جدا شده و بدین ترتیب شن و ماسه به روی سرند آبگیری می ریزد و محصول نهایی که کاملا آبگیری شده است را بدست می دهد. عملکرد هیدروسیکلون و سرند در خشک کن باعث می شود محصول نهایی دارای ماسه بادی و رطوبت مطلوب باشد. در شرکت آداک صنعت انواع مختلف سرند خشک کن ماسه شویی ( ماسه شور ) جهت شستشو و آبگیری ( ابگیر ) با یا بدون هیدروسیکلون با قیمت مناسب به فروش می رسد.

روش کار هیدروسیکلون

تفاوت اصلی سیکلون و هیدروسیکلون سیال ورودی آنهاست. سیکلون برای جدا سازی ذرات معلق از گاز (مانند هوا) و هیدرو سیکلون ها همانطور که از نامشان پیداست برای جداسازی ذرات معلق از مایعات (مانند آب) توسعه یافته است.

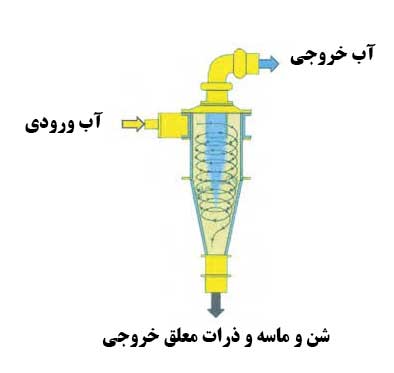

هیدروسیکلون سرند خشک کن ماسه شویی ( ماسه شور ) از ظرفی استوانه­ ای مخروطی تشکیل شده که مواد از طریق دهانه ورودی و از مسیر لوله ­ای که مماس بر بخش استوانه ای در قسمت فوقانی آن است به داخل هیدروسیکلون جریان می­ یابد. سطح فوقانی بخش استوانه ­ای توسط درپوشی مسدود است که از مرکز آن در امتداد محور ظرف، لوله ­ای نصب شده است که تا عمقی کمی پایین تر از محل ورود مواد به داخل این بخش امتداد یافته است. این لوله سرریز هیدروسیکلون است و دارای مقطع قابل تغییر می­ باشد که به آن دیافراگم یا ورتکس (Vortex) گفته می­شود. در قسمت تحتانی ظرف یعنی در راس بخش مخروطی نیز سوراخی با قطر قابل تغییر پیش بینی شده که ته ریز سیکلون است و آن را اپکس (Apex) می­ نامند.

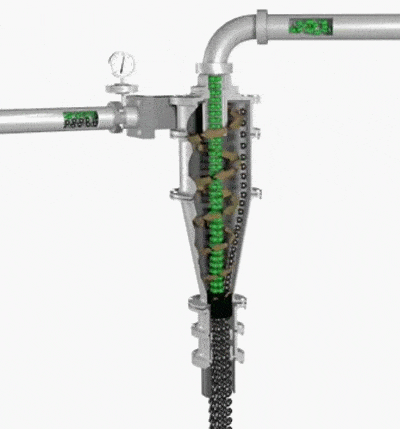

بار اولیه تحت فشار از طریق لوله ورودی و به طور مماس به داخل هیدروسیکلون جریان می­ یابد. در نتیجه پالپ دارای حرکت دورانی می­ شود. این حرکت ایجاد گرداب در داخل هیدروسیکلون می­ کند. لذا در امتداد محور آن ناحیه ­ای با فشار کم به وجود می­ آورد و در این امتداد ستونی از هوا به وجود می­ آید که معمولاً از طریق دهانه ته ریز به هوای خارج متصل می ­گردد. بخشی از هوای تشکیل دهنده این ستون، از هوای موجود در سیال حاصل شده که در نتیجه کاهش فشار از آن خارج می­ گردد.

موادی که به حالت پالپ به داخل هیدروسیکلون هدایت می­ شوند تحت تاثیر دو نیرو قرار می گیرند: نیروی گریز از مرکز در جهت داخل به خارج و نیروی مقاومت در جهت خارج به داخل. نیروی گریز از مرکز باعث افزایش سرعت ته ­نشینی مواد می­ شود. (در این شرایط می­ توان سرعت ته نشینی دانه ­ها را با دقت قابل قبول توسط قانون Stokes به دست آورد.) به این ترتیب مواد بر مبنای ابعاد و چگالی طبقه بندی می ­شوند.

دانه ­هایی که سرعت ته­ نشینی آنها بیشتر است به طرف جداره هیدروسیکلون حرکت می­ کنند زیرا در آنجا سرعت کمتر است و در امتداد جداره به طرف دهانه ته­ ریز هدایت شده، از آنجا خارج می­ شوند. با توجه به نیروی مقاومت سیال، دانه­ هایی که سرعت ته ­نشینی آنها کمتر است به طرف ناحیه­ ای که فشار کمتری دارد یعنی بخش مرکزی و در امتداد هیدروسیکلون سرند خشک کن ماسه شویی ( ماسه شور ) حرکت می­ کنند و با حرکت رو به بالا از طریق دیافراگم سرریز می­ شوند.

با توجه به وجود ناحیه­ ای در امتداد جداره که در آن حرکت مواد به طرف پایین و ناحیه­ ای در امتداد محور هیدروسیکلون که در آن حرکت مواد به سمت بالا است، لازم است در مکانی سرعت قائم مواد برابر صفر باشد. این مکان به صورت سطحی در سرتاسر بخش بزرگی از هیدروسیکلون گسترش یافته است. دانه­ هایی که تاثیر نیروی گریز از مرکز بر آنها بیشتر است به خارج این سطح منتقل شده و از طریق ته ریز خارج می­ شوند و دانه­ هایی که تاثیر نیروی مقاومت بر آنها بیشتر است در داخل این سطح قرار می­ گیرند و به طرف محور هدایت شده، از سرریز خارج می­ شوند. دانه­ هایی که تاثیر نیروهای گریز از مرکز و مقاومت بر آنها یکسان باشد بر روی سطح قرار می­ گیرند، احتمال خروج این نوع دانه ­ها از ته ریز و سرریز یکسان است.

مزایای استفاده از خشک کن

  • سیستم ساده
  • استهلاک کم
  • قیمت مناسب فروش سرند خشک کن جهت شستشو و آبگیری ( ابگیر ) به همراه هیدروسیکلون و هزینه نگهداری پایین آن
  • جایگزینی مناسب به جای سیستم های قدیمی
  • قابلیت استفاده از هیدرو سیکلون سرند خشک کن ماسه شویی ( ماسه شور ) جهت بازگرداندن کلیه ریزدانه های مصالح حتی پسآب دستگاههای دیگر
  • طراحی مناسب و نصب آسان
  • قابلیت آبگیری مصالح تا ۱۵۰ تن در ساعت



ویژگی های بارز این سیستم

  • تولید ماسه شسته شده با کیفیت بالا
  • حفظ ریز دانه داخل مصالح طبق استاندارد
  • نصب توری ضد سایش با دوام مانند سرند گریزلی
  • دیوار های داخلی ضد سایش
  • تعویض آسان توری ها
  • کاهش مصرف برق تا ۵۰%
  • کاهش مصرف آب تا ۸۰%
  • استحکام بدنه در برابر لرزش و ارتعاش بالا
  • قیمت پایین و مناسب فروش سرند خشکن جهت شستشو و آبگیری ( ابگیر ) به همراه هیدروسیکلون
